PROSES KIMPALAN

GTAW or TIG ??

GTAW - Gas Tungsten Arc Welding

TIG - Tungsten Inert Gas

Kimpalan arka yang menggunakan elektrode tungsten untuk menghasilkan kimpalan.

KELENGKAPAN

KEGUNAAN TIG

•Kebiasaannya kimpalan TIG digunakan untuk mengimpal besi tahan karat (stainless steel) dan besi bukan ferus (nonferrous material).

e.g :- aluminium dan magnesium.

•Untuk mengimpal aluminium dan magnesium, arus AC perlu digunakan. Namun arus DC juga boleh digunakan bergantung pada bahan tambahan.

KELEBIHAN

•Boleh mengimpal besi bukan ferus.

•Kimpalan yang bersih.

•Tidak berlaku letupan seperti kimpaln gas oxi-acetalene.

•Tidak mengeluarkan asap seperti kimpalan arka (SMAW).

•Kerja kimpalan boleh dikawal. (lebih mudah)

KEKURANGAN

•Memerlukan kemahiran tinggi.

•Kerja kimpalan hanya terhad di dalam kawasan yang bertutup

•Kos pengoperasian mahal.

HASIL KIMPALAN

GMAW or MIG ??

•Memerlukan kemahiran tinggi.

•Kerja kimpalan hanya terhad di dalam kawasan yang bertutup.

•Kos pengoperasian mahal.

KELENGKAPAN

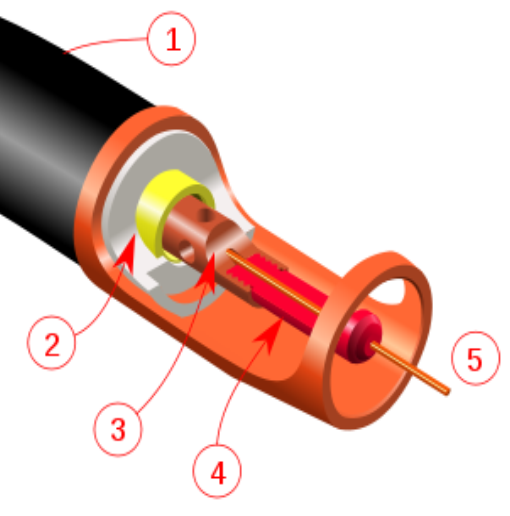

(1)Torch handle,

(2)Molded phenolic dielectric (shown in white) and threaded metal nut insert (yellow),

 (3) Shielding gas diffuser,

(4) Contact tip,

 (5) Nozzle output face

(1)Welding gun,

(2)Workpiece,

(3)Power source

(4) Wire feed unit,

(5)Electrode source,

(6)  Shielding gas supply.

(1)Direction of travel,

(2) Contact tube,

(3) Electrode,

(4) Shielding gas,

(5) Molten weld metal,

(6) Solidified weld metal,

(7) Workpiece.

KEGUNAAN

•Kimpalan MIG boleh dikatakan kimpalan yang mampu mengimpal semua jenis bahan.

•Sedikit pengubahan pada mesin perlu dibuat untuk melakukan operasi kimpalan.

e.g :- untuk mengimpal besi tahan karat dengan menggunakan Kimpalan MIG, roller dan dawai suapan perlu ditukar.

KELEBIHAN

•Tidak memerlukan masa yang lama untuk menguasai kemahiran kimpalan MIG.

•Hasil kimpalan bersih.

•Tidak mengeluarkan asap seperti kimpalan arka (SMAW).

• Mampu mengimpal pelbagai jenis dan ketebalan bahan

KEKURANGAN

•Kerja kimpalan hanya boleh dilakukan di dalam kawasan tertutup.

•Mudah berlaku kecacatan terutama sekali ‘keliangan’.

•Kos pengoperasian yang mahal.

•Kekuatan kimpalan agak lemah berbanding kimpalan arka (SMAW)

HASIL KIMPALAN
